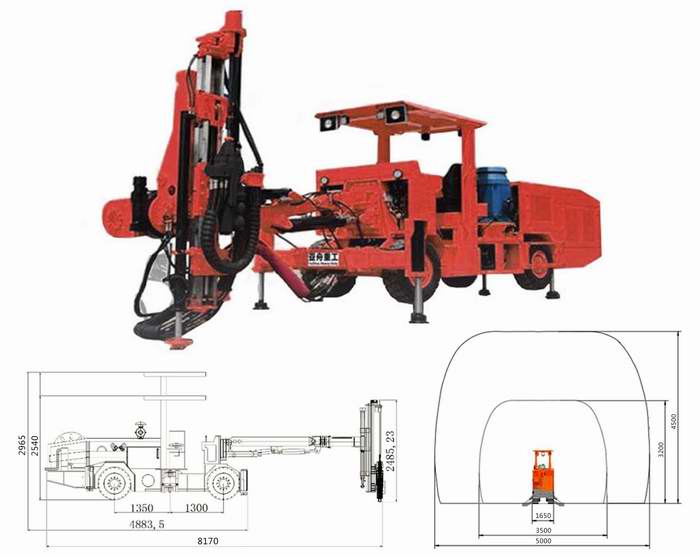

YZ-76全液壓采礦臺車:
適用于各種地下非煤礦山的采礦作業。本設備適用于巷道斷面為35m*3.2m-5m*45m，是金屬礦山利用無底柱分段崩落采礦工藝方法的首選設備。它能滿足多種定位功能的特定采礦鉆孔的需要，機械化程度和工作效率高，尤其適合在小斷面巷道作業。
電氣基本性能參數 | 項目 | 技術參數 |
整機 | 整機外型尺寸（長*寬*高）mm | 8170*1650*2540/2965 |
適應斷面（寬*高）m | 3.5*3.2-5.0*4.5 | |
鑿孔直徑mm | Φ50-Φ70 | |
鉆桿長度mm | 1000-1200 | |
鉆孔深度mm | ≤40 | |
鉆孔速度m/min | 1-2 | |
主電機功率KW | 75 | |
液壓油箱容量L | 200 | |
總重kg | 約11000 | |
鉆臂 | 鑿巖機型號 | L24 |
回/轉° | 正180、反180 | |
推進器俯/仰° | 俯70、仰30 | |
推進器補償mm | 1000 | |
底盤 | 柴油機功率HP/KW | 69/51 |
轉向° | ±35 | |
輪胎規格 | 8.25R15 | |
后橋擺角° | ±8 | |
接近角/去離角° | 17/17 | |
最小轉彎半徑mm | 內≥4800/外≥6450 | |
行走速度km/h | 水平路面<10 | |
最小離地間隙mm | 260 | |
行車制動 | 濕式制動器 | |
燃油箱容積L | 60 | |
供氣系統 | 流量m3/min | 0.67 |
工作氣壓Mpa | 0.2-0.8 | |
供水系統 | 流量L/min | 240 |
工作水壓Mpa | 0.8-1.2 | |
電氣系統 | 電機總功率KW | 80.5 |
供電電壓V | 380/660/1140 | |
電機轉速r/min | 1450 | |
蓄電池V/Ah | 2*12/160 | |
行車照明燈W | 3*24 | |
工作照明燈W | 2*24 | |
電氣系統V | 24 |
注：因產品不斷升級，更多詳情請電話咨詢。
